「ATCって聞いたことはあるけど、ツールマガジンの仕組みがよく分からない…」――そんな悩みを持つ新人オペレーターや若手技術者の方へ。マシニングセンタの心臓ともいえるATC（自動工具交換装置）は、工具を高速で交換するチェンジャーアームやツールマガジンなど、多くの構成要素で成り立っています。しかし、実際の動作や構造をイメージできないまま操作している人も少なくありません。
この記事では、ATCのツールマガジンの仕組みを図や具体例を交えながらわかりやすく解説します。ドラム式・チェーン式・マトリックス式などの収納方式の違いや、主軸（スピンドル）との連動、工具ホルダの構造、交換時間や駆動方式（油圧・空圧・サーボ）など、現場で役立つ基本をしっかり押さえます。
読み終える頃には、「工具交換の流れが頭に浮かぶ」「ATCの故障やトラブルにも落ち着いて対応できる」――そんな実践的な理解が身につくはずです。図解を通して、今日から“動きを理解して使いこなす技術者”を目指しましょう。

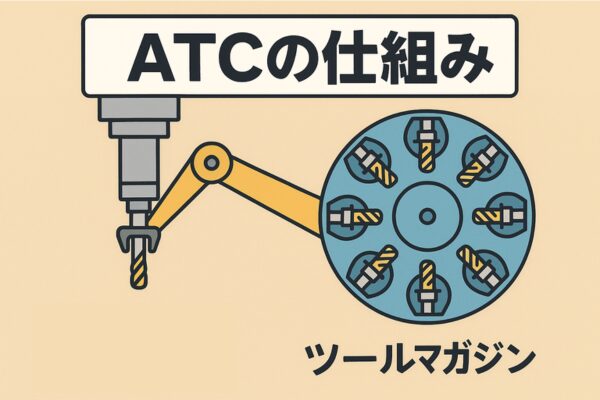

ATCとツールマガジンの仕組みを一目で分かる構造図
マシニングセンタで加工を行うとき、工具交換を手動で行うのは非常に時間がかかります。そこで活躍するのがATC（自動工具交換装置）です。ATCは、主軸（スピンドル）と連動して工具を自動で交換することで、生産効率を大幅に高める仕組みになっています。
その中でも重要な役割を果たすのがツールマガジンです。これは工具を複数本収納し、指定された工具を自動的に取り出す「工具の倉庫」のような存在です。一般的なマガジンの収納本数は20本から80本程度で、大型のマシニングセンタでは100本を超える場合もあります。マガジンには工具ホルダ（BTやHSKなど）を保持し、チェンジャーアームがその工具を主軸へと受け渡します。
このように、工具の交換は「主軸が停止 → アームが動作 → マガジンが回転 → 工具を交換 → 新しい工具で加工再開」という流れで進みます。わずか数秒の動作に見えても、内部では数十種類のセンサーとサーボモータが連動しており、その精密さは0.01秒単位の世界です。
ATCとは何か：ツールマガジンとの関係性
まずはATCそのものの役割と、ツールマガジンとの関係を理解しておきましょう。
ATC（Automatic Tool Changer）は、マシニングセンタの中で工具を自動で交換する装置を指します。加工内容によってドリル・エンドミル・タップなど複数の工具を使い分ける必要がありますが、ATCがあれば、オペレーターが手で交換することなく、NCプログラム上のTコード（例：T05）に応じて自動的に工具が入れ替わります。
ATCの構成は主に「主軸」「チェンジャーアーム」「ツールマガジン」「工具ホルダ」から成り立っています。特にマガジンは工具を収納し、アームを介して主軸とやり取りする中核部分です。一般的なマシニングセンタでは、1回の工具交換時間（Tool to Tool）が2〜5秒程度、Chip to Chip（切削終了から再開まで）が4〜8秒程度とされています。
このスピードを実現するために、ATCの制御ではサーボモータや油圧・空圧の駆動方式を組み合わせ、マガジンの回転やアームの動きを正確に制御しています。さらに、最新の機種ではAI制御による交換経路最適化や、工具寿命管理システムとの連携も進んでいます。
つまり、ATCとツールマガジンの関係は「主軸が作業の手」「マガジンが道具箱」「アームが手渡し役」といえます。この3者の連携こそが、生産性を支える自動化の要なのです。
ツールマガジンの主要方式（ドラム式／チェーン式／マトリックス式）
ツールマガジンにはいくつかの代表的な方式があり、それぞれ構造と得意分野が異なります。
ドラム式マガジンは、工具を円盤状に並べて収納するタイプで、主に小型〜中型マシニングセンタに使われます。構造がシンプルで交換動作が早く、収納本数は24本前後が一般的です。メンテナンス性が高く、故障リスクも低いのが特徴です。
チェーン式マガジンは、文字通りチェーンのように工具ホルダを連ねて収納する方式で、大型機械に多く採用されています。収納本数は40〜200本以上まで対応でき、長尺工具や特殊工具にも柔軟に対応できます。欠点としては、構造がやや複雑なため駆動系の調整が必要になる点です。
そしてマトリックス式マガジンは、縦横に工具を格子状に配置する最新型の方式です。収納効率が非常に高く、指定工具を最短経路でピックアップできるため、交換時間を大幅に短縮できます。オークマやファナックなどの最新マシンで採用されており、今後の主流になるといわれています（参考：オークマ製品情報）。
これら3方式は、機械の用途・加工品のサイズ・必要な工具本数に応じて選定されます。小型機ならドラム式で十分ですが、多品種生産や自動化ラインではチェーン式やマトリックス式が優位です。初心者の方でも、まずは自社の機械がどの方式かを理解することで、メンテナンスや工具管理が格段にやりやすくなるでしょう。
ATC ツールマガジン 仕組みの動作と比較ポイント
ATC（自動工具交換装置）は、単に工具を交換するだけではなく、どのように「速く」「確実に」交換するかが重要です。その性能を左右するのがツールマガジンの構造と駆動方式です。特に、チェーン式とマトリックス式では、工具の収納や割出しの仕組みがまったく異なり、結果として交換時間・収納本数・メンテナンス性にも差が出ます。
ここでは、各方式の動作原理を比較しながら、ATCの性能指標であるTool-to-Tool（ツール間交換時間）とChip-to-Chip（切削再開までの時間）を具体的に解説します。初心者の方が迷いやすい「どの方式が現場に向いているか」という判断基準も、実際のデータとともに整理していきます。
チェーン式 vs マトリックス式：構造・駆動方式と速度比較
ツールマガジンの中でも、最も一般的なのがチェーン式マガジンです。名前の通り、工具ホルダをチェーン状に連ねて収納しており、最大で200本以上の工具を格納できるモデルも存在します。工具を取り出す際は、サーボモータでチェーンを回転させ、指定された工具番号の位置までツール割出しを行います。
一方、最新のマシニングセンタではマトリックス式マガジンが採用されるケースが増えています。これは、工具を縦横の格子状に収納する構造で、ロボット的なピッキングアームによって最短経路で工具を取り出します。たとえば、ファナックのROBODRILLでは、マトリックス式マガジンを用いることで、平均交換時間を約1.6秒まで短縮しています。
駆動方式にも違いがあります。チェーン式は機械式＋油圧駆動の組み合わせが多く、堅牢性に優れますが、摩耗によるメンテナンスが必須です。対してマトリックス式はサーボモータ制御を中心とした電動化が進み、振動が少なく静音性に優れています。
速度面では、チェーン式が1工具あたり2.5〜3.5秒、マトリックス式が1.5〜2.0秒が目安です。単純な数字だけを見るとマトリックス式が優位に見えますが、マガジンの容量や導入コスト、スペース制約を考慮する必要があります。つまり、生産量よりも工具の種類が多い多品種少量生産にはマトリックス式、大ロットで稼働率を重視する現場にはチェーン式が適しています。
交換時間指標（Tool-to-Tool／Chip-to-Chip）と実務上の目安
ATCの性能を判断するうえで欠かせないのが、Tool-to-ToolとChip-to-Chipという2つの時間指標です。Tool-to-Toolとは、旧工具を取り外して新しい工具を主軸に装着するまでの時間を指し、Chip-to-Chipは切削終了から次の加工再開までを含む総合的な時間を指します。
たとえば、Tool-to-Toolが2.0秒であっても、主軸の停止・回転再開、クーラントの吐出制御などを含めたChip-to-Chipは5.0秒前後になるケースもあります。これは、実際の加工現場では「動作間のロス」が生じるためです。メーカーが公表しているカタログ値と、現場実測値にズレがあるのはこのためです。
また、Tool-to-Tool時間を短縮するには、ツールマガジンの割出し制御とアームの動作同期が鍵になります。最新機種では、マガジンが次の工具位置を事前に予測して回転しておく「プリポジショニング制御」が搭載されており、これにより交換時間を平均20〜30％短縮できる例も報告されています。
初心者の方は、まずカタログスペックのTool-to-Tool値を見るだけでなく、実際のChip-to-Chip時間に注目してみてください。そこにATCの真の性能差が現れます。そして、最も大切なのは、現場で求められるスピードと安定性のバランスを理解することです。たとえ1秒短縮できても、故障率が上がれば本末転倒です。
ATC ツールマガジン 仕組みを現場で使える知識に変える
ここでは、ATC（自動工具交換装置）の理解を一歩進め、実際の現場で役立つ知識へと変えるためのポイントを紹介します。ツールマガジンの設計や配置、工具取出し位置の精度、そしてトラブル発生時のチェック方法など、「使える」技術を中心に解説します。特に、チェーン式マガジンにおける割出し誤差や工具干渉など、現場でしか見えない課題をもとに、改善提案のヒントまで掘り下げます。
ATCを単なる自動化装置として捉えるのではなく、「動作の理屈と制御信号の関係」を理解しておくことで、故障時の対応やメンテナンス精度が大きく変わります。この記事では、現場経験者の視点から、図面では見えない「リアルな動き」を再現できるよう意識しています。
工具取出し位置設計とマガジン割出しの精度（チェーンマガジン設計論）
ツールマガジンの設計において、最も重要なのが工具取出し位置の設計精度です。チェーン式マガジンでは、工具ホルダが円状に並び、サーボモータやエンコーダで正確な角度割出しが行われます。しかし、わずか±0.05°の誤差でも、工具ホルダとチェンジャーアームの受け渡し位置がずれ、交換失敗につながることがあります。
そのため、設計段階では割出し基準ピンや光学センサーを用いた原点復帰制御が必須です。また、マガジンの剛性を確保するためには、ベアリング部に高精度のクロスローラーベアリングを使用することが推奨されます。これにより、繰り返し割出し精度（Repeatability）が±0.02mm以内に抑えられる事例もあります。
さらに、実務では工具干渉の回避設計も重要です。長尺エンドミルやタップのような突出工具を使用する場合、隣接するポケットとの干渉を防ぐため、マガジン上の配置番号を「偶数ポケット飛ばし」に設定する工夫もよく見られます。これは単純なNC設定変更で可能ですが、設計時点でその運用を想定しておくと、後のトラブルを減らせます。
最後に、ツールマガジンと主軸間の中心高さ（Z方向の位置関係）は、±0.1mm以内に保つことが理想です。これは、チェンジャーアームが工具を掴む際の「斜め引き」を防ぎ、アーム軸や主軸ベアリングへの負荷を最小化するためです。現場でよく見るトラブルの半分は、実はこのZ高さズレが原因です。
故障・トラブル事例と対処法、改善提案のヒント
ATCの故障の多くは、メカトロ制御よりも機構的な位置ズレや油圧・空圧系統の劣化に起因しています。特にチェーン式マガジンでは、リンク部のピン摩耗やチェーン伸びが進むと、ツール割出し精度が低下し、最終的には交換ミス（工具脱落や干渉）を引き起こします。
一般的な対処法としては、まずマガジン基準位置の再原点復帰を行い、光電センサーの検出位置を再キャリブレーションします。それでも異常が続く場合は、マガジン回転軸のバックラッシ（遊び量）を確認し、0.2mm以上のズレがある場合はギア調整または交換が必要です。多くのメーカーでは、ATC部分だけで年間2回の精度点検を推奨しています。
また、トラブルを未然に防ぐためには、NC側の制御信号と動作順序を理解しておくことが大切です。たとえば、工具交換中に主軸停止信号（M05）が確実に発行されていないと、アームが工具を掴みに行く瞬間に回転残りが発生し、ホルダ破損の原因になります。現場では「NCプログラムでの待機時間（G04）」を0.2〜0.3秒入れることで安全マージンを確保するケースもあります。
さらに改善提案として、最近ではAIによる異常検知を導入する例もあります。センサー信号の電流波形を監視し、通常動作と比較して摩耗や軸荷重の変化を早期検出する技術です。これにより、チェンジャーアームやツールホルダの破損を事前に予測できるようになっています。こうした技術は、従来の「壊れてから修理する」スタイルから、「データで予防する」スタイルへの転換を後押ししています。
トラブルを減らす第一歩は、「動作の意味を理解して観察すること」です。構造を理解していれば、異音・振動・エア圧の変化にすぐ気づくようになります。つまり、知識を“使える観察力”に変えることが、現場で信頼される技術者への最短ルートなのです。
総まとめ：ATC ツールマガジン 仕組みを理解して自信を持つ道
ここまで、ATC（自動工具交換装置）とツールマガジンの仕組みを構造、動作原理、方式の違い、そして現場での使いこなしという観点から解説してきました。最初は「工具がどう動くのか」「なぜ交換時間に差が出るのか」と疑問に思っていた方も、今では一連の動作が頭の中でイメージできるようになっているはずです。
この章では、これまでの内容を整理しながら、自分の現場にどの方式が最適なのかを判断できるようにするためのガイドと、学んだ知識を実務に落とし込むチェックリストを紹介します。単に理解して終わるのではなく、実際の現場で「気づき」や「改善提案」につなげることを目的としています。
主要方式のおさらいと用途別選定ガイド
ここで、これまで登場したツールマガジンの主要方式を整理しておきましょう。代表的なものはドラム式・チェーン式・マトリックス式の3つです。それぞれに明確な特徴があり、使う現場や生産体制によって向き・不向きがあります。
ドラム式マガジンは、構造がシンプルで交換動作が早い反面、収納本数はおおむね20〜30本が限界です。小型マシニングセンタや試作現場など、頻繁に工具を入れ替える必要がない環境に向いています。メンテナンスも比較的容易で、初心者でも扱いやすい方式です。
チェーン式マガジンは、40〜200本以上の工具を格納できるため、多品種生産や24時間稼働のラインに最適です。回転による割出し時間は多少かかりますが、マガジンを増設できる拡張性と、工具サイズの自由度が魅力です。工場の主力機械に採用されることが多く、ATCの中では最も汎用性が高い方式といえます。
そしてマトリックス式マガジンは、縦横格子状に工具を配置し、ロボットアームで最短経路を選択してピックアップします。交換時間は平均1.5秒前後と非常に短く、AI制御と組み合わせることで「次に使う工具を予測」するプリポジショニングも可能です。高精度・高速加工を追求する現場や、医療機器・精密部品などの生産に向いています。
選定の目安として、工具交換時間・収納本数・メンテナンス性の3つを軸に比較するのが有効です。短時間で済むならドラム式、柔軟性を重視するならチェーン式、スピードと精度を求めるならマトリックス式という判断が基本になります。現場に合った方式を選ぶことが、稼働率向上の第一歩です。
学んだ知識を現場で使うためのチェックリスト
ここからは、学んだ知識を「理解」から「行動」に変えるためのチェックリストです。ATCとツールマガジンの仕組みを理解しただけで満足せず、現場で実際に確認・応用してこそ、知識は技術になります。
まず、毎日の点検では次の3点を意識しましょう。
- 1. ツールマガジンの割出し音・動作がいつもと違わないか（異音や遅れは摩耗や位置ズレの兆候）
- 2. チェンジャーアームの動作タイミングと主軸停止信号が同期しているか（NC信号の遅延はアーム損傷につながる）
- 3. 工具ホルダの装着状態を目視で確認（ホルダの傾きはマガジン側の偏摩耗を示す）
週次点検では、エア圧・油圧の圧力値をチェックし、基準値（例：0.5MPa前後）から±0.05MPa以上の変化がないかを確認します。また、月次点検では、マガジン回転軸のバックラッシ測定や、主軸中心高さの校正を行うと、交換誤差を最小限に抑えられます。
さらにステップアップとして、次のような実践をおすすめします。
・マガジン方式ごとの交換時間（Tool-to-Tool／Chip-to-Chip）を自分で計測
・交換時間短縮のための「ツール並び替え順」を最適化
・AI診断機能やセンサーデータを活用し、摩耗予兆を検知
これらの取り組みを習慣化することで、ATCに対する理解が「理論」から「感覚」へと変化します。最終的に、現場で異音や動作遅れを感じ取った瞬間に、「あ、あのセンサーかもしれない」と判断できるようになれば、あなたはもう“自信を持って設備を任される技術者”の仲間入りです。
